Fabrika ,Konut ,Hastane , vb Binaların Yağmur suyu kanalizasyon boru hat çapının belirlenmesi (Videolu )





Merhaba Sayın Meslektaşlarım yağmur suyu kanalizasyon boru hattının nasıl olacağını merak ediyorsanız doğru adrestesiniz bu eğitm videomuzda aşağıda verdiğim tablolardan yararlanarak sizlere örnek video hazırladım umarım faydalı olur :)



Standart Zamanlardaki Ekstrem Yağışlar

Ülkemizde standart zamanlarda görülen en yüksek yağış miktarları, yer ve tarihlerini içeren tablo aşağıda verilmiştir.
Süre (dk) Miktar (mm) Yer Tarih
5 DK 50,5 HOPA 07.07.1988
10 DK. 60.6 HOPA 07.07.1988
15 DK. 70.7 HOPA 07.07.1988
30 DK. 90.9 HOPA 07.07.1988
1 SA. 131.0 ANTALYA 03.11.1995
2 SA. 180.5 ANTALYA 03.11.1995
3 SA. 230.9 MARMARİS 11.12.1992
4 SA. 332.3 ANTALYA 04.11.1995
5 SA. 374.3 ANTALYA 04.11.1995
6 SA. 390.3 ANTALYA 04.11.1995
8 SA. 410.4 ANTALYA 04.11.1995
12 SA. 428.1 ANTALYA 04.11.1995
18 SA. 464.8 MARMARİS 10-11.12.1992
24 SA. 490.8 ANTALYA-KEMER 16-17.12.2018








R= Yağış Miktarı ( lt/ha/s )  = ( Ölçülen Miktar (mm) /Ölçülen Dakika) x 166,7





166,7 katsayısı nereden Geliyor :

1 ha 10.000  m2
1 mm/dk  dakika ile yağmur yağar ise,
Su hacmi : 10000 m2 x 1 mm/dk  / 1000 mm/m  = 10.000 lt
1 saniyede su hacmi ise : 10.000 lt  / 60 sn  = 166,7 lt/ha/s







Yağış Debisi = ( A.R.C) / 10000  lt/sn



















C= Boşalma Katsayısı





A= Alan m²





R= Yağış Miktarı (lt/ha/s)

















Tür c
Çatı 0,95
Asfalt Yol 0,9
Taş Kaplama 0,9
Derzi Yok Taş Kaplama 0,7
Silindirli Çakıl Yol 0,3
İşlenmemiş Çakıl Yollar 0,25
Park Ve Bahçeler 0,2
Ortaları bahçeli bina 0,7
Ormanlık Alan 0,3
Çatı 1 1

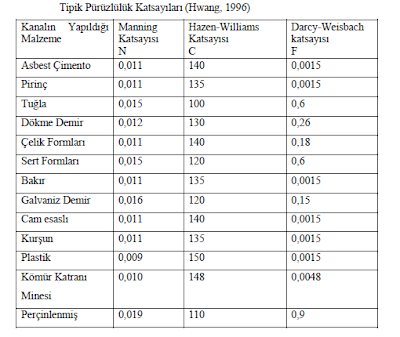

Manning Bağıntısı
Aşağıda ifadesi verilen bu bağıntı da ampiriktir. Çoğunlukla, serbest yüzeyli akım analizinde kullanılmaktadır.

Bu ifadede;
V : akım hızını (m/s),
n : Manning pürüzlülük katsayısını
R : hidrolik yarıçapı
J : hidrolik eğimi
göstermektedir.












































Hazen – Williams Bağıntısı
Bu bağıntı ampiriktir ve çoğunlukla basınçlı boru analizlerinde kullanılmaktadır. Deneysel olarak elde edildiği için, sadece belli sıcaklık aralıklarındaki su için kullanılabilir. İfadesi aşağıda verilmiştir:

Bu ifadede;
V : akım hızını (m/s),
C : Hazen – Williams pürüzlülük katsayısını,
R : hidrolik yarıçapı
J : hidrolik eğimi
göstermektedir.





Colebrook – White Bağıntısı
Darcy – Weisbach Bağıntısındaki f değeri ise Colebrook denklemi ile bulunabilir. Denklem ampiriktir ve ifadesi aşağıda verilmiştir:
Serbest yüzeyli akım için

Bu ifadede
k : Pürüzlülük yüksekliği (m)
R : Hidrolik yarıçap (m)
Re : Reynolds Sayısı’nı göstermektedir. Bu bağıntı kullanılarak boyutlandırma yapmak için tatonman gereklidir.

















Darcy – Weisbach Bağıntısı
Bu bağıntı, teorik olarak çıkarılmıştır ve çoğunlukla basınçlı boru analizlerinde kullanılmaktadır. Bağıntı, açık kanal akımları için de genelleştirilebilir. Bağıntının ifadesi aşağıda verilmiştir:

Bu ifadede;
V : akım hızını (m/s),
2g : yerçekimi ivmesini (m/s),
f : Darcy – Weisbach sürtünme katsayısını,
R : hidrolik yarıçapı,
J : hidrolik eğimi göstermektedir. f değerini hesaplayan ampirik bağıntılar geliştirilmiştir.






























Yukarıda 3 farklı hız formülü mevcuttur manning bağlantısı diğerlerine göre daha büyük boru çapı çıkarmakta buz yüzden daha emniyetli bir yaklaşım için manning formülü tercih edilmesi sağlıklı olur.
