Havalandırma sistemlerinde yaralanılacak tablo ve formülleri veriyorum faydalı olması dileğimle
BASINÇ KAYBI HESABINDA YARARLANILACAK TABLO VE FORMÜLLER
Kanal Debi Hız Formülü
Q= V.A
Q=Debi m³/s
V= Hız m/s
Kanal Kenar Oranları
Kanallarda 1/3 oranını geçmemesi gerekir Kanal oranlarının 2/3 olarak alınması en uygun olanıdır.
Hava Hız Basıncı
Pd=0,602.V²
Kanal Sürtünme Kaybı Formülü
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgZsQwfWXzh4d7GjJFAPluKX843tGCAl8uswZ9XpTkroZUXG4gU-D34wVOm8cTiOw8ICvhquOxdZBcjZucZhMAtz0cX2RxXVSQPSkbqCyj-cgdJCdXKzQg1QiOLMUFUdn_nVTfYYyRfxXE/s320/T7.png)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiO_VP_KHYkT7_5jY8i507uNSUHP1p9TdiMcB0YY545D0cJICC9hVpny9KwCLWdgnZBmHYJIQzjxUdLUExh2prUwot7lnlNO4ip8mWW46M42Lhb55D-z_IuYmStHXasEqrDqzneileZBoA/s320/T9.png)
Şekil 2.4 : Bazı Malzemelerin Direnç katsayısı Galvaniz sac kanal için 0,15 mm
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhOrfXQ2IDAtpg1JhbHLjUjB2HzNIl0Dr_iEgO9gl0HL5RFD2r4K_yErg9ZO98pz_ivMQDBf9PMKJN1V5owZ3osJfPhKxijCL0O3uEEUoajP08L1-MSrHzg88Cm02kdxy_e5rRwwUQzbCY/s640/diyagram.gif)

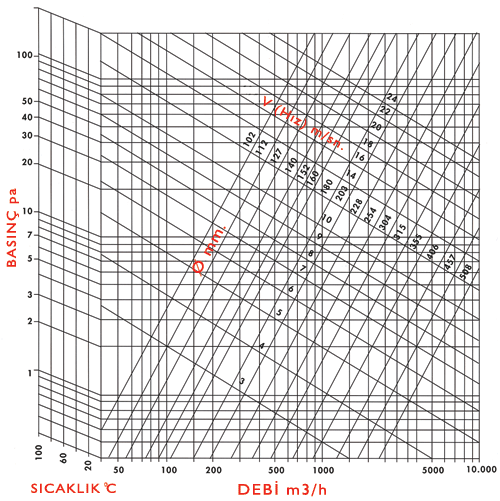

Şekil 2.5 Sütünme diyagramı
Kanallardaki Yerel Kayıplar (Dirsek ,Te ,Vb.)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh01ewFBWIdI1jTkTWv8N5u56XCjDlg4xZ9yDqns2msd1fTS3QnFifplFFvlxjt_E8DMBkI1Ddr_UMPNq_6jxWVKZPBZyDPIBqthD9sXI700lwLD3jt5jY2iaQ_djU_SWv8YkN6mYn_C2c/s400/T10.png)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgtttj-ZvAJk0c00RvbozDg61RUgnec1Dl34SUCK7g2JnEB8k0BXiFO6rG_lDn6oYLh9v535jNe7cnzKAPUVauO6m7yO4AqHka4Tu6g68bzVOOeiEFC8KyBsdm3aBJUgZsJn8CxQ9m3tQQ/s640/T11.png)

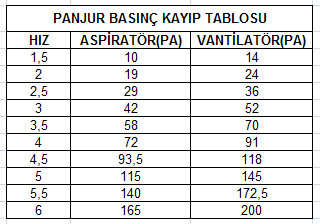

Hava Emiş Ve Hava Atış Panjur Hızı
V= Q/(AXBX2160 )
V= Panjur hızı m/s
Q=m³/h
A= Panjur Eni mt
B= Panjur boyu mt
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhdhrxsTlVX82iarO2T6nKZaa1_SEm1zoITmhBlUM-NRrHfzrX898xGSFSlNk2X88aphBBEmhymIyXjngwM6ikd2urMc3dcXwb4QWPxGYM89oga4lJhyphenhyphenRB43nXDHi9AU1Rov8Nsb0SxV4E/s1600/TT.png)
Flex Esnek Kanal seçimi
Menfez ,Anemostad Ölçüsü seçimi
Afektif Alan : A X B X 0,6
Q=V.Aef ten menfez debisi bulunur basınç kayıpları ürtetici firma kataloglarından bakılır menfez hızı konfor açısından 2-3 m/s
Not : Slot difüjör ,jet nojul gibi ,lineer menfez gibi parçaların ölçüsü ve debsi basınç kaybı seçilir iken üretici firmanın katologlarından bakılır.
HAVALANDIRMA MAHAL EGZOST VE TAZE HAVA SEÇİM TABLOLARI
ASHARE 62.1 - 2010 STADARTLARINDAN ALINMIŞTIR
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhajk-TD8Ghj9J748PQrE0Sao6Q06ZTU2pq05wyUesyqiEgLCevr4ACoSNZ-sXPhs7Wkl4OWCvrxdc7FAxKvv7ZodeIcylTLfO1beVJlC1J_mF0iYUUlfbByv2Rbn-CsIVqRLwdQ1kXeGg/s640/T3.png)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhNR-PRQsFIBN-MNjqEYGVRYVCarPVHSB62Qe4XOWzxYn0LeKNQ5rYPuQpCWDPsrMQ-JJmDZ4nnkyNi3QTF-8SBvb_oz_2CFS71X7TUD6wAgd3QZUJ64Ny__6sWPWQyHIxQV1njCdQZK0E/s640/T4.png)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhMyIhXXz6pdXca8gjSyZS8hHUAuOQfnNdhlO0yxsJaF-xbvMebR_CgwGofaqRldKV-QHY0EPFJVrFkq9v_3sthwFZKxPiQLa9nWeoQo74KsG77hzA2Olteye0eyGz8_ACve5vrHF-QlGw/s640/T5.png)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgQ4tUGuqd8grwKPfAn8hzS3i-mP02NR70OYI_9lnAjcy7TgUPtYTkp3pK2FLd9FpF-F2C57SqYzmeTSwp9A4znWczfWw2KQ52TI6tdo0FbNEEYZWQbghp1nFcNlzE7itFVcCFjDU8Ogh4/s640/T6.png)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhYgOHMA0WoQO5qQwoXubvV03K835VKB6Kt7sPvwTpMMJFHRwX25-PaeKReYmFXiQMwaRAY4bqeIWC64ZofNLZOjqxSLz83gthLITVtBWMQNdwsudtTq5mkJnNlLbwlhaY0aHKNhvLuy54/s640/T1.png)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhIMVxXuxWjpzkBTi9x8R2QUpttzed5dnuXeyqrTG7WDa6FRKrrVTmS4KpTsGBTOSbbtyq5762HIF4Ig3vR3ndsQnRiMk9zwh4fW7_NYnhz0Iows8SqpyOloJDgW4th1Fn8J2w9CKwHDXU/s640/T2.png)
