Buhar Tesisatı Boru Çapı Seçiminin Hesap Formülü ve Diyagram Çizelgesi



 Buhar Boru Metre Başına Basınç Düşüm Formülü 1

P1= Giriş Basıncı  (bar )
P2 = Çıkış Basıncı (bar )
m= Buhar debis (kg/h )
L= Boru Uzunluğu
D= Boru çapı (mm)

Buhar Boru Metre Başına Basınç Düşüm Formülü 2

ΔP = Basınç Düşümü (Bar )
L= Boru Uzunluğu
Vg= Buhar özgül hacmi (m³/kg )
m= Buhar Debisi (kg /h)
D =Boru Çapı (mm)

Buhar Boru Metre Başına Basınç Düşüm Tablo Yardımı İle
Resmi Büyütmek İçin Üzerine Tıklayınız .

Boru Hız Hesabı :

Boru hızı doymuş buhar basıncında genelde 25- 40 m/s arası seçilir. 40 m/s hız kritik hızdır.  Çok basınç düşümü olur ise 15 m/s hızlara çekilmelidir.

V= Boru Hızı (m/s )
Vg= Buhar özgül hacmi (m³/kg )
m= Buhar Debisi (kg /h)
D =Boru Çapı (mm)

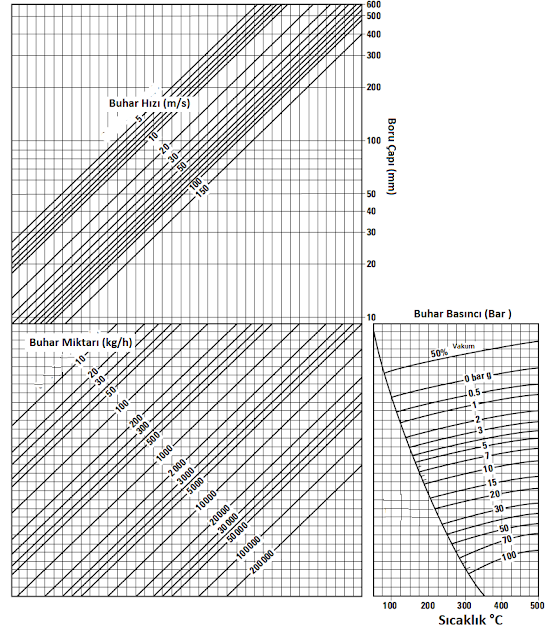

Buhar hızı ile sürtünme kaybı Diyagram Yardımı İle Seçimi
Resmi Büyütmek İçin Üzerine Tıklayınız .

Kaynak : Spirax Sarco
