Havalandırmada Tavan Tipi Isı Geri Kazanım Cihazı Nedir ? Wc'lerde tavan tipi ısı geri kazanım cihazı nasıl kullanılır ? (Videolu )



Havalandırmada tavan tipi ısı geri kazanım cihazı nedir ?

     Adındanda Anlaşıldığı gibi tavana veya tavandaki asma tavanın içine montaj olabilen yükseklikleri ortalama 30 cm ile 65cm arası olan en boy ölçüleri ortalama 70 cm x  30 cm   ile  120 x 180 arasında değişkenlik gösteren Debi Standardı 500-5000 m­³/h arasında olan içerde 2 tip fan bulunan bu fanlardan biri egzost diğeri ise taze hava verebilen içerdeki egzost havasını dışardaki taze soğuk hava ile bir birine karıştırmadan Isı değişitici ile bir birine ısı transferi yapabilen ekonomik ve tasaruflu bir havalandırma cihazıdır. Çok soğuk illerde dış hava -10 derece havayı içerdeki egzost havası ile ısı transferi yaparak -2,5 derecelere kadar düşürebimektedir. -2,5 derece havayıda son sıstma devresinden geçirerek ortama şartlı hava olarak verilir. Filtreler takılabılır : G4 toz,Radyoaktif,Karbon filtre gibi , Klimalı Tipleri yeni nesil teknoloji ile üretilmektedir.

 Şekil 1 : Tavan TipiIsı Geri Kazanım Cihazı

Son Isıstıcı Tipleri
  • Dx Bataryalı - Vrv Destekli -Isıtma ,Soğutma
  • Sulu Bataryalı - Kazan Destekli - Isıtma ,Soğutma
  • Elektrikli Rezistans - Elektrik Destekli - Isıtma

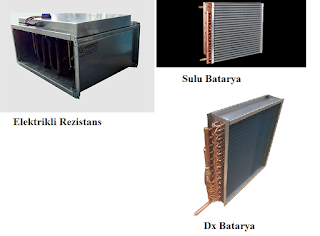

 Şekil 2 : Kanal Tipi Batarya Tipleri

Isı Değiştirici Tipleri
  • Kare Tip Stadart  ( Az verimli % 50 -60 )
  • Altıgen Tip (Çok Verimli %80 lere varan kazanım )

Şekil 3 : Isı Değiştirici Tipleri


Şekil 4 : Klimalı Isı Geri Kazanım Cihazı

Buraya Kadar Genel Bilgi Verdik Buradan sonra wc havalandırmalarında ısı geri kazanım cihazı nasıl kullanılır onu öğreneceğiz bunuda videolu olarak derse almış bulunmaktayım . Bu videoda 12 adet wc bulunmakta wc yanından depo ve önünda koridor bulunmaktadır buna göre videonun içeriğinde eğim konuları.

Eğitim Konusu İçeriği ;
  • Üfleyici Menfez Ölçü ve Basın Kaybı Seçimi
  • Toplayıcı Gemici Anemostad Ölçü Ve Basınç Kaybı Seçimi
  • Emiş Panjuru Ölçü Ve Hız Basınç Kaybı Seçimi
  • Atış Panjuru Ölçü Ve Hız Basınç Kaybı Seçimi
  • Menfez ve Anemostad Yerleşimi
  • Isı Geri Kazanım Cihazı yerleşimi
  • Hız kurallarına göre deneme yanılma
  • Kanal Hız ,Çap ve Ölçülerinin belirlenmesi
  • Kapı Menfezlerinin Ölçülerinin Belirlenmesi
  • Excel Dökümanı Kullanılması
 Videoda Kullanılan Excel Ve Projeyi İndir
